引言：

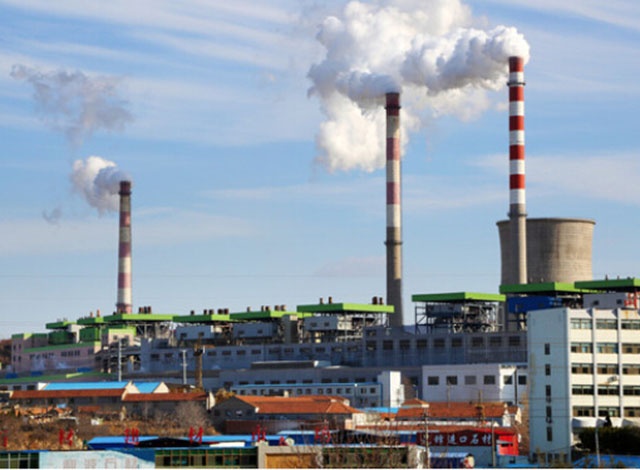

我國北方地區的冬季漫長而寒冷，暖氣、地?zé)岬裙┡绞揭呀?jīng)成為這里人民冬季室內御寒的主要手段。熱電廠通過輸汽管道將過熱蒸汽輸送到各換熱首站，在換熱首站中蒸汽經熱交換器將采暖熱水加熱，循環泵通過供熱管道將熱水送到二次網及各熱用戶。上海奇電的QD6600變頻器，已經廣泛應用于市政領域，如供熱、暖通、自來水廠及污水處理廠。我們的產品和方案節能效果顯著，運行安全可靠，是市政系統穩定運行的保障。

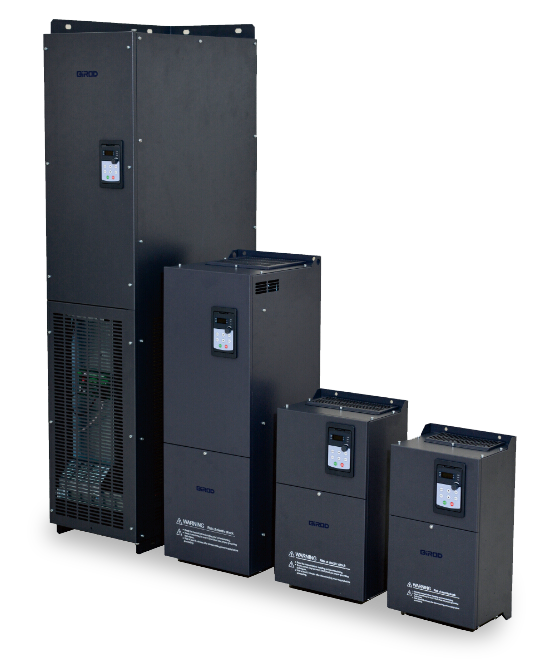

奇電變頻器QD6600的特點：
QD6600 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6600 是壁掛式變頻器功率范圍0.75KW-500KW，進線電壓為380V-480V的電壓等級控制方式為無速度傳感器的矢量控制。無速度傳感器的矢量控制尤其適用于風機泵類電機。無速度傳感器的矢量控制，不僅有速度閉環而且有電流閉環, 電機的穩態電流更穩定。
QD6600 具有豐富的客戶端子，包括8 路數字量輸入(LI1-LI8)，2 路模擬輸入(AI)，2 路繼電器輸出(TA)， 2 個模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V 輔助電源用于數字量輸入，所有的LI/TA ，AI/AO 都可以自由編程定義功能。MODBUS 接口是QD6600 的標準配置，無需選件。通過MODBUS 可以將QD6600 連接到更高層的自動化系統。QD6600系列變頻器內置有PID功能，操作比較靈活，控制接口有多種方式。
方案優勢：
系統簡介：

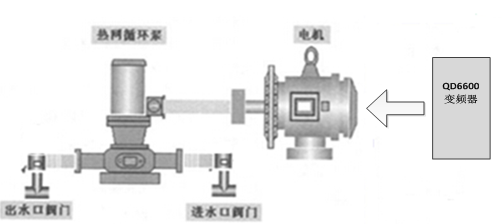

在這個系統中，使用了一臺QD6600 110KW變頻器驅動110KW的熱網循環泵。通過采集系統總出、回水溫度的溫差、各區用戶系統回水溫度溫差與系統設計溫差進行比較，通過變頻器內置的PID功能自動調節循環泵的轉速，實現對系統總流量和溫度的調節。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-110RG-T4 | 輸出電流：215A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 110kW 1熱網循環泵及電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 溫度傳感器 |
| 輸出功率：110KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

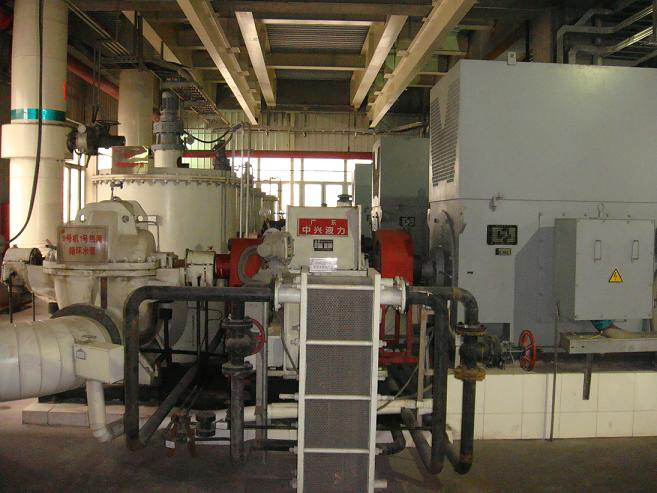

根據現場空間情況，一臺QD6600系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6600變頻器的熱網循環水泵系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，故障率低；
通過PID自動調節，消除了熱網中各站冷熱不均的現象；
實現生產的無人操作，大大降低了勞動強度，提高了生產效率；
經濟效益顯著，一年多即可收回增加的全部投資。
客戶收益：
熱網中各站冷熱均勻，保證了遠端客戶的供熱需要又避免了近端用戶的過熱現象。
實現生產的無人操作，提高了生產效率；
機械沖擊減小，大大節省了維修費用；
節能效果顯著，一年多可全部回收增加的投資。
