引言：

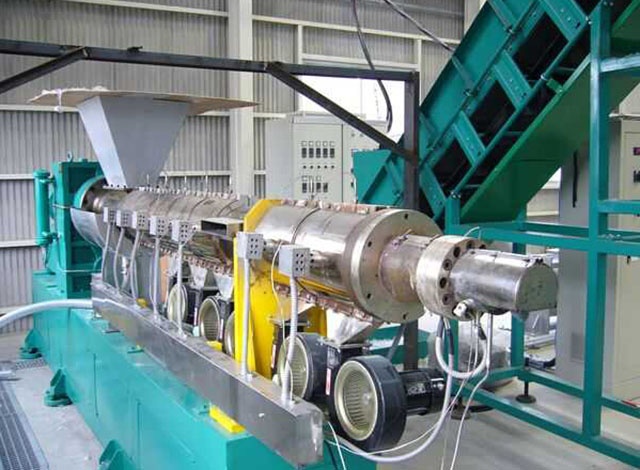

多數螺桿擠出機一般是由直流電機驅動，但隨著近年來功率電子器件和微處理器技術的快速發展、交流控制理論的提出以及交流控制軟件的完善，使交流驅動技術在很多應用領域比直流驅動有了更佳的成本效益。QD6600系列變頻器應用于螺桿擠出機，具有比直流驅動更好的轉速控制性能和轉矩響應速度。
奇電變頻器QD6000的特點：
QD6600 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6600 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。QD6600具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6600 的標準配置，無需選件。通過MODBUS可以將QD6600 連接到更高層的自動化系統。
方案優勢：
矢量控制理論先進，系統運算能力極強，能快速檢測、控制和補償負載轉矩，過轉矩能力強;
效率高，比同功率的直流驅動系統的效率高5%左右；
保證電機輸出性能優異而不會發生過熱；
低頻大轉矩，0.5Hz 150%的額定轉矩；
伺服級的響應速度，負載轉矩變化劇烈時波動很小；
通過轉矩限制功能提供螺桿保護；
具有良好的過載能力及環境適應能力，運行可靠性高；
完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
系統簡介：

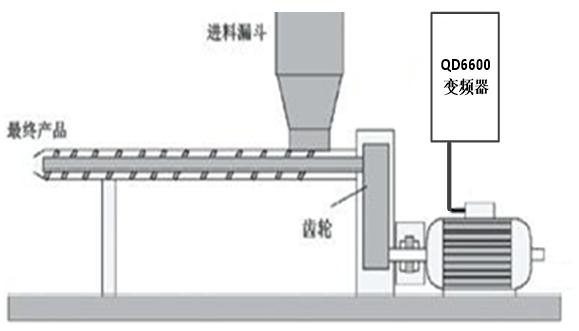

在本系統中，通過一臺QD6600 18.5KW變頻器驅動螺桿擠出機11KW的主電機。主電機變頻器的頻率給定是由PLC通過RS485接口給定，操作時可在觸摸屏上任意修改轉速，實現主電機的精確速度給定；同時PLC通過MODBUS通訊讀取變頻器的工作頻率和電流。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-18R5G-T4 | 輸出電流：38A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 11kW 1 螺桿擠出機主電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | PLC |
| 輸出功率：118.5KW | 環境溫度：-10-40°C | 觸摸屏 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

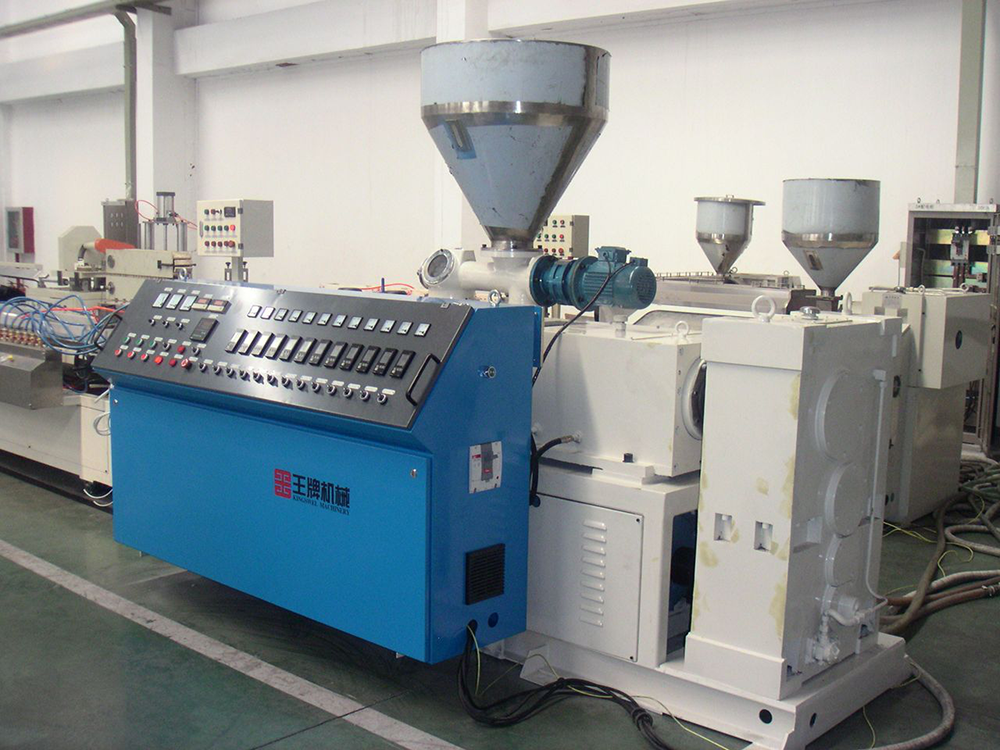

根據現場空間情況，一臺QD6600系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6600變頻器的螺桿擠出機控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
速度控制精度高，生產產品的更符合要求；
系統調速精度高，便于現場人員操作。
客戶收益：
變頻器及主軸電機運行穩定，減少維修維護成本；
變頻器全面的保護功能，最大限度保障生產連續性；
生產產品的更符合要求，不良率大大減少；
現場人員操作更簡單，調速精度高。
